Sensor de fuerza (FSR402)

Indice

1. sensor de fuerza cona aduino

1.sensor de fuerza con arduino

#define PIN_SENSOR_FUERZA A0  // El sensor FSR y la resistencia de 10K están conectados a A0

void setup() {
  Serial.begin(9600);  // Inicializar la comunicación serial a 9600 baudios
}

void loop() {
  // Leer el valor analógico del sensor de fuerza
  int lecturaAnalogica = analogRead(PIN_SENSOR_FUERZA);

  // Mostrar el valor leído por el monitor serie
  Serial.print("Lectura del sensor de fuerza = ");
  Serial.print(lecturaAnalogica);  // Imprimir el valor analógico crudo (0-1023)

  // Clasificar la presión según el valor leído:
  if (lecturaAnalogica < 10)        // de 0 a 9
    Serial.println(" -> sin presión");
  else if (lecturaAnalogica < 200)  // de 10 a 199
    Serial.println(" -> toque ligero");
  else if (lecturaAnalogica < 500)  // de 200 a 499
    Serial.println(" -> presión suave");
  else if (lecturaAnalogica < 800)  // de 500 a 799
    Serial.println(" -> presión media");
  else                              // de 800 a 1023
    Serial.println(" -> presión fuerte");

  delay(1000);  // Esperar 1 segundo entre cada lectura
}

Explicación del funcionamiento:

Sensor de Fuerza (FSR – Force Sensing Resistor):

• Un FSR cambia su resistencia cuando se aplica presión
• A mayor presión → menor resistencia → mayor valor analógico
• Se usa con una resistencia de 10kΩ a tierra (divisor de voltaje)

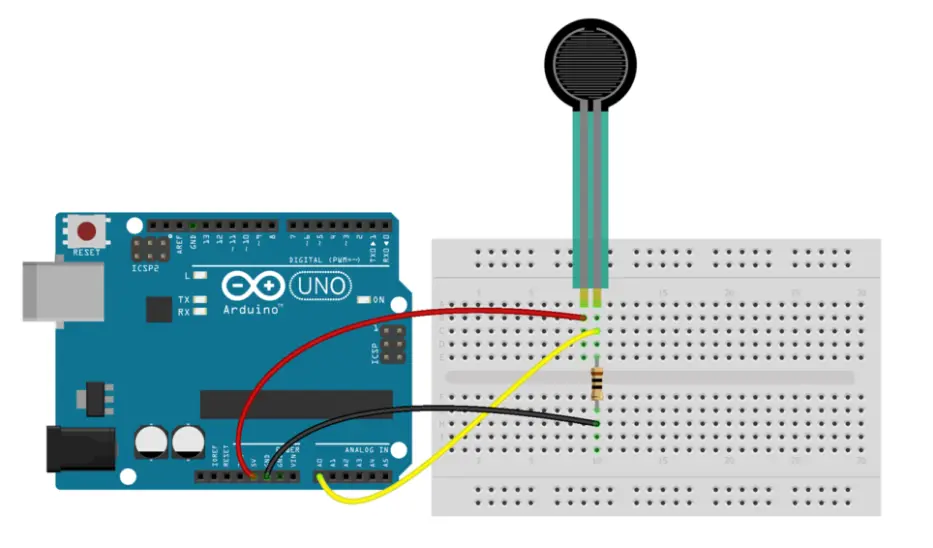

Circuito recomendado:

text

    5V
     |
    FSR
     |
     +-----> A0 (lectura analógica)
     |
   10kΩ
     |
    GND

Rangos de presión:

Valor analógico	Nivel de presión	Aplicación típica
0 – 9	Sin presión	Sensor sin tocar
10 – 199	Toque ligero	Toque muy suave
200 – 499	Presión suave	Agarrar un objeto delicado
500 – 799	Presión media	Apretar un botón
800 – 1023	Presión fuerte	Agarrar con fuerza

Salida en el Monitor Serie:

text

Lectura del sensor de fuerza = 5 -> sin presión
Lectura del sensor de fuerza = 45 -> toque ligero
Lectura del sensor de fuerza = 350 -> presión suave
Lectura del sensor de fuerza = 650 -> presión media
Lectura del sensor de fuerza = 950 -> presión fuerte

Aplicaciones comunes:

• Instrumentos musicales sensibles al tacto
• Control de agarre en prótesis robóticas
• Interfaces de usuario por presión
• Básculas y medición de peso (con calibración)
• Sistemas de detección de presencia
• Controladores para juegos
• Terapia física y rehabilitación (medir fuerza de agarre)

Mejoras posibles:

cpp

// Agregar calibración y mapeo a peso real (necesita pruebas)
#define PIN_SENSOR_FUERZA A0

int valorMinimo = 1023;  // Para calibración
int valorMaximo = 0;

void setup() {
  Serial.begin(9600);

  // Calibración: pedir que no toquen el sensor por 3 segundos
  Serial.println("No tocar el sensor durante 3 segundos...");
  delay(3000);

  for(int i = 0; i < 100; i++) {
    int lectura = analogRead(PIN_SENSOR_FUERZA);
    if(lectura < valorMinimo) valorMinimo = lectura;
    if(lectura > valorMaximo) valorMaximo = lectura;
    delay(20);
  }

  Serial.print("Rango calibrado: ");
  Serial.print(valorMinimo);
  Serial.print(" - ");
  Serial.println(valorMaximo);
}

void loop() {
  int lectura = analogRead(PIN_SENSOR_FUERZA);

  // Mapear a porcentaje de presión (0-100%)
  int porcentaje = map(lectura, valorMinimo, valorMaximo, 0, 100);
  porcentaje = constrain(porcentaje, 0, 100);  // Limitar entre 0 y 100

  Serial.print("Presión: ");
  Serial.print(porcentaje);
  Serial.println("%");

  // Visualización con barra ASCII
  Serial.print("[");
  for(int i = 0; i < porcentaje / 5; i++) {
    Serial.print("=");
  }
  for(int i = porcentaje / 5; i < 20; i++) {
    Serial.print(" ");
  }
  Serial.println("]");

  delay(100);
}

Características del FSR típico (ejemplo: FSR-402):

• Rango de fuerza: 0.1N a 100N (aprox. 0 a 10 kg)
• Resistencia sin presión: > 10 MΩ
• Resistencia con presión máxima: ~200 Ω
• Diámetro: 1.5 cm a 5 cm (según modelo)
• Tiempo de respuesta: < 1 ms

Notas importantes:

• Los FSR no son precisos para medidas exactas de peso
• Son cualitativos, no cuantitativos (buenos para detectar tendencias)
• La lectura puede variar con la temperatura
• La superficie de contacto afecta la lectura (usar un émbolo de goma para mejor consistencia)
• La resistencia pull-down de 10kΩ es crítica para el funcionamiento correcto
