Sensor de temperatura y humedad DHT11

Indice

1. sensor de temperatura dht11

1.sensor de temperatura DHT11

#include "DHT.h"           // Incluir la librería del sensor DHT

#define DHTPIN 2           // Pin digital donde está conectado el sensor DHT
#define DHTTYPE DHT11      // Tipo de sensor: DHT11 (también puede ser DHT22 o DHT21)

// Crear un objeto DHT con el pin y tipo de sensor especificados
DHT dht(DHTPIN, DHTTYPE);

void setup() {
  Serial.begin(9600);      // Inicializar la comunicación serial a 9600 baudios
  dht.begin();             // Inicializar el sensor DHT
}

void loop() {
  // Esperar unos segundos entre mediciones (el DHT11 necesita al menos 2 segundos)
  delay(2000);

  // Leer la humedad relativa (%)
  float humedad = dht.readHumidity();

  // Leer la temperatura en grados Celsius
  float tempC = dht.readTemperature();

  // Leer la temperatura en grados Fahrenheit
  // El parámetro "true" indica que queremos la lectura en Fahrenheit
  float tempF = dht.readTemperature(true);

  // Verificar si alguna de las lecturas falló (devuelve NaN = Not a Number)
  if (isnan(humedad) || isnan(tempC) || isnan(tempF)) {
    Serial.println("¡Error al leer el sensor DHT!");
  } else {
    // Mostrar la humedad
    Serial.print("Humedad: ");
    Serial.print(humedad);
    Serial.print("%");
    Serial.print("  |  ");

    // Mostrar la temperatura en ambas unidades
    Serial.print("Temperatura: ");
    Serial.print(tempC);
    Serial.print("°C ~ ");
    Serial.print(tempF);
    Serial.println("°F");
  }
}

Explicación del funcionamiento:

Sensor DHT11 (Digital Humidity and Temperature):

• Sensor digital que mide humedad relativa y temperatura
• Comunicación mediante un protocolo propio de 1 cable
• Bajo costo y fácil de usar

Lecturas realizadas:

Variable	Unidad	Rango típico DHT11
Humedad	% HR	20% a 90% (±5%)
tempC	°C	0°C a 50°C (±2°C)
tempF	°F	32°F a 122°F

Salida en el Monitor Serie:

text

Humedad: 45.00%  |  Temperatura: 23.00°C ~ 73.40°F
Humedad: 44.00%  |  Temperatura: 23.00°C ~ 73.40°F
Humedad: 46.00%  |  Temperatura: 23.50°C ~ 74.30°F

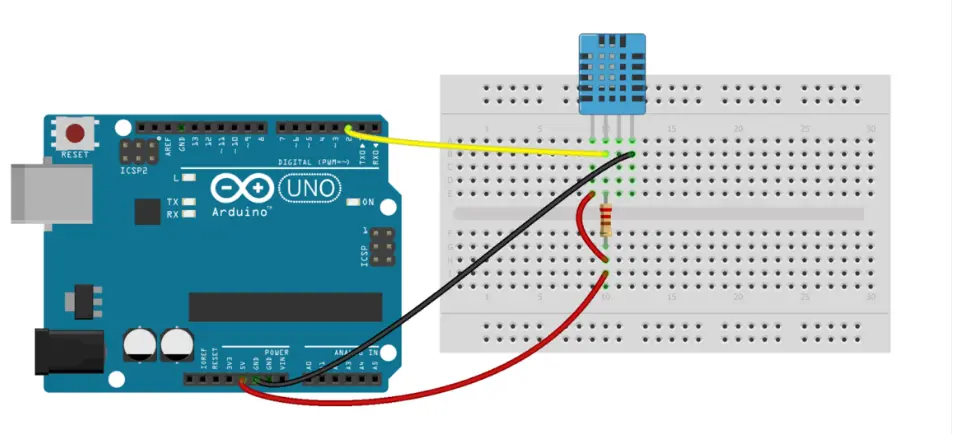

Esquema de conexión:

DHT11 de 3 pines:

text

DHT11
 ┌───┐
 │   │
 │ ○ │ Pin 1 (VCC) -> 5V
 │ ○ │ Pin 2 (DATA) -> Pin 2 de Arduino
 │ ○ │ Pin 3 (GND) -> GND
 └───┘
      (con resistencia pull-up de 4.7kΩ a 10kΩ entre VCC y DATA)

DHT11 de 4 pines:

text

Pin 1 (VCC)  -> 5V
Pin 2 (DATA) -> Pin 2 de Arduino (+ resistencia pull-up 10kΩ)
Pin 3 (NC)   -> No conectar
Pin 4 (GND)  -> GND

Aplicaciones comunes:

• Estaciones meteorológicas caseras
• Sistemas de control de climatización
• Invernaderos y agricultura inteligente
• Monitoreo de humedad en museos o archivos
• Proyectos de domótica
• Sistemas de ventilación automática

Comparativa de sensores DHT:

Característica	DHT11	DHT22 (AM2302)
Precio	Bajo	Medio
Precisión temp	±2°C	±0.5°C
Precisión humedad	±5%	±2%
Rango temp	0-50°C	-40 a 80°C
Rango humedad	20-90%	0-100%
Frecuencia muestreo	1Hz (1 lectura/seg)	0.5Hz (1 cada 2 seg)

Mejoras posibles:

cpp

#include "DHT.h"
#define DHTPIN 2
#define DHTTYPE DHT11

DHT dht(DHTPIN, DHTTYPE);

// Variables para almacenar valores máximos y mínimos
float humedadMax = 0, humedadMin = 100;
float tempMax = -50, tempMin = 100;

void setup() {
  Serial.begin(9600);
  dht.begin();

  Serial.println("=== MONITOR DHT11 ===");
  Serial.println("Iniciando mediciones...");
}

void loop() {
  delay(2000);

  float humedad = dht.readHumidity();
  float tempC = dht.readTemperature();

  if (isnan(humedad) || isnan(tempC)) {
    Serial.println("Error de lectura");
    return;
  }

  // Actualizar máximos y mínimos
  if (humedad > humedadMax) humedadMax = humedad;
  if (humedad < humedadMin) humedadMin = humedad;
  if (tempC > tempMax) tempMax = tempC;
  if (tempC < tempMin) tempMin = tempC;

  // Mostrar en formato tabla
  Serial.println("┌─────────────────────────┐");
  Serial.print  ("│ Humedad: ");
  Serial.print(humedad, 1);
  Serial.println("%                 │");
  Serial.print  ("│ Temp: ");
  Serial.print(tempC, 1);
  Serial.println("°C                  │");
  Serial.println("├─────────────────────────┤");
  Serial.print  ("│ Max temp: ");
  Serial.print(tempMax, 1);
  Serial.println("°C                 │");
  Serial.print  ("│ Min temp: ");
  Serial.print(tempMin, 1);
  Serial.println("°C                 │");
  Serial.println("└─────────────────────────┘");

  // Alerta de temperatura extrema
  if (tempC > 35) {
    Serial.println("⚠️  ¡ALERTA! Temperatura muy alta ⚠️");
  } else if (tempC < 10) {
    Serial.println("⚠️  ¡ALERTA! Temperatura muy baja ⚠️");
  }

  Serial.println();
}

Notas importantes:

• El DHT11 es lento: solo permite una lectura cada 1-2 segundos
• Usar resistencia pull-up de 4.7kΩ a 10kΩ entre DATA y VCC (obligatorio)
• Los cables largos pueden causar errores de lectura
• No sumergir el sensor en agua
• Para proyectos que requieren mayor precisión, usa DHT22 o BME280
• Si el sensor devuelve nan, verifica las conexiones y la resistencia pull-up
